AMB陶瓷覆銅基板作為一種高性能的電子封裝材料，其銅層與陶瓷基板之間的結合強度是衡量其質量的關鍵指標之一。剝離強度作為表征結合強度的重要參數，能夠直觀地反映銅層與陶瓷之間的附著力。下面金瑞欣小編將通過對比AMB陶瓷覆銅基板與DBC陶瓷覆銅基板的剝離強度，深入探討AMB工藝的優勢。

一、AMB陶瓷覆銅基板剝離強度的影響因素

AMB陶瓷覆銅基板的剝離強度受到多種因素的綜合影響，其中基板材料、界面強度、制造過程中的殘余應力、工藝缺陷以及所承受的載荷等都是重要的影響因素。在這些因素中，界面強度的影響尤為顯著。

在不考慮界面奇異點的情況下，垂直于AMB陶瓷覆銅基板界面的正應力被定義為剝離應力，而作用于基板界面的面力則被定義為剪切力。與之相對應的強度分別被稱為剝離強度和剪切強度，它們是評價AMB陶瓷覆銅基板強度的重要參數。剝離強度和剪切強度與母材（銅、陶瓷）的強度、制造工藝參數以及界面相晶體組織結構等因素密切相關，因此需要通過試驗來準確獲得。在行業內，剝離強度常被用作AMB陶瓷覆銅基板性能評價的標準。

二、AMB陶瓷覆銅基板剝離強度測試過程及數據

為了準確評估AMB陶瓷覆銅基板的剝離強度，我們選擇了一致的剝離測試設備，并在相同的溫度和濕度環境下，對不同材質的AMB陶瓷覆銅基板上的銅箔和銅片與陶瓷的粘接度進行了測試。

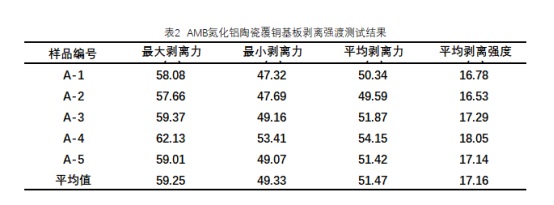

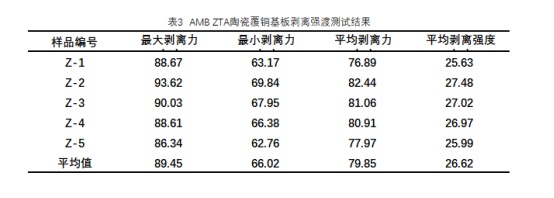

測試的環境條件為溫度25℃、濕度65%。我們選取了四種不同材質的AMB陶瓷覆銅基板作為測試樣品，分別是氮化硅基板（陶瓷厚度0.32mm，雙面覆銅0.3mm）、氮化鋁基板（陶瓷厚度0.64mm，雙面覆銅0.3mm）、ZTA基板（氧化鋯增強氧化鋁陶瓷，厚度0.32mm，雙面覆銅0.3mm）以及氧化鋁基板（陶瓷厚度0.38mm，雙面覆銅0.3mm）。每種基板均測試了5個樣品。測試時，樣品銅線條蝕刻寬度為3mm，位移施加速率為50mm/min。測試結果如表1至表3所示。

從測試數據中可以明顯看出，AMB陶瓷覆銅基板的剝離強度最低為17.16N/mm，這一數值遠高于DBC基板公開的平均剝離強度10N/mm。盡管剝離強度并不能完全代表產品的綜合性能，但它至少可以證明，在AMB工藝中，陶瓷與銅的焊接性能、界面致密性以及界面結合強度都優于DBC基板。

10多年來，金瑞欣一直專注于陶瓷電路板的研發生產，有豐富的陶瓷電路板制造經驗。精通DPC、AMB、DBC、LTCC、HTCC制作工藝;擁有先進陶瓷生產設備和技術，以快速的交期和穩定的品質滿足客戶的研發進程和生產需要，品質優先，占領市場先機。陶瓷板交期打樣7~10天，批量10~15天，具體交期要看陶瓷電路板圖紙、加工要求及其難度，快速為您定制交期，以“品質零缺陷”為宗旨，提供優質的產品和服務。
