IGBT 是電力電子變換中的核心元器件，以低電壓控制大功率電路的斷開與導通，廣泛應用于軌道交通、新能源汽車、軍工航天、工業機器等領域。隨著我國高鐵、航空航天、混合動力汽車的飛速發展， IGBT 模塊需要更高的可靠性、更快的開關轉換速度、更低的能量損耗等，因此，需要高可靠性的封裝技術使芯片的優勢能夠完全發揮出來。其中，IGBT 封裝用散熱基板在封裝時起著機械互連和電氣導通的作用，是高可靠性封裝中至關重要的環節。

IGBT 封裝對基板材料的要求如下：熱導率高、介電常數低、與芯片材料的熱膨脹系數相匹配、力學強度優良、加工性能好、成本低、耐熱沖擊和冷熱循環等。

一、IGBT 模塊封裝用陶瓷材料種類

市面上常見的作為 IGBT 封裝用的基板材料有 AlN、Al2O3、Si3N4等，其具體物理參數如下表所示。還有在這些陶瓷成分的基礎上做的一些改性，使其既具有優良的導熱性能，又有較高的機械強度，如氧化鋯增韌氧化鋁陶瓷（ZTA）。陶瓷材料的選擇，需要從陶瓷的熱導率、熱膨脹系數、電絕緣性能、機械強度、成本等進行綜合考慮。

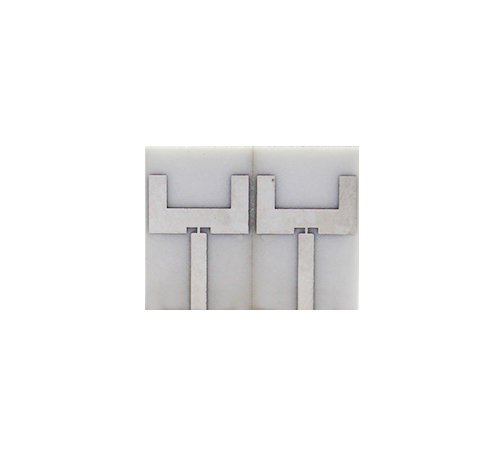

二、IGBT 模塊陶瓷襯板金屬化技術

AMB 和 DBC、DBA 有著各自的優缺點，DBC 基板成本低，但是可靠性差，不適合在苛刻環境下使用的 IGBT 模塊；而 AMB 得到的基板雖然成本提升，但可靠性高，更適合于高溫、高功率密度下使用的 IGBT 模塊，例如在航空航天、軌道交通、新能源汽車等領域中使用。DBA 與 DBC 在很多方面類似，但是相比于 DBC，DBA 具有顯著的抗熱震性能和熱穩定性能，且重量輕、熱應力小，對提高在極端溫度下工作器件的穩定性十分明顯，因此特別適合用于功率電子電路。
